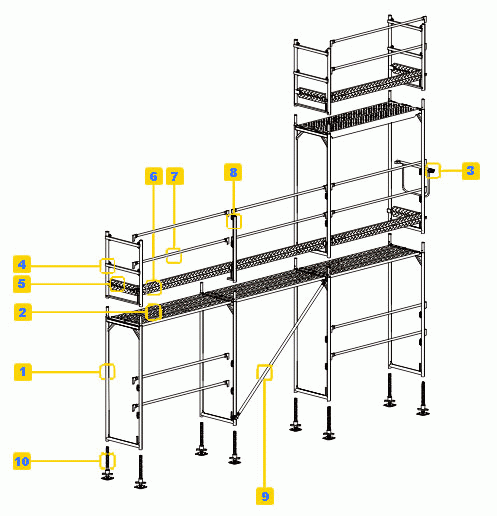

| Charakteristika fasádního lešení LAYHER
|
|
1. svislý ocelový pozinkovaný rám
2. podlážka (dřevěná svlakovaná, ocelová pozinkovaná, hliníková, pertinaxová v hliníkovém rámu)
3. boční zábradlí v běžném poli
4. zábradelní nosník v posledním patře
5. okopová zarážka příčná
6. okopová zarážka podélná
7. zábradlí
8. zábradelní sloupek v posledním patře
9. diagonála
10. vřetenová výškově nastavitelná patka
Délka pole: 0.73m, 1.09m, 1.57m, 2.07m, 2.57m, 3.07m
Šířka pole 0.73m, 1.09m, při použití konzol je možné rozšířit pole o 0.36m, nebo o 0.73m
Výška patra: 2m, výška přízemního patra min. 2.10 m
Kotvení: kotvami, šrouby 12mm s oky do hmoždinek 14mm zavrtanými do fasády - běžně po 8 m; při
krajích lešení a v místech podlážek s průlezem po 4 m; úhlopříčné ztužení diagonálami každé páté pole
|
Charakteristika - rámové lešení Layher 0,73 a 1,09
Jedná se o fasádní rámová lešení v šířkách buď 730mm nebo 1090mm, s užitným zatížením 2 kN/m².
Lešení lze stavět v běžných případech do výšky 50m.
Základními díly jsou svislý ocelový rám, rektifikační patka, podlážka, diagonála, podélné zábradlí, boční
zábradlí, okopová zarážka podélná a příčná, a v posledním patře zábradelní
nosník a zábradelní sloupek.
Uzavřené stavěcí svislé rámy dvou šířek730mm a 1090mm a tří výšek
670, 1000 a 2000 mm se na sebe osazují na trny, které jsou pevnou součástí rámu. Klínové spoje pro připojení dvoutrubkového zábradlí jsou umístěny na rámu zevnitř. Samonosné podlážky se osazují do horního U-profilu stavěcího rámu a zároveň vyztužují
lešení v horizontálním směru. Podlážky se vyrábí dřevěné, ocelové pozinkované perforované, hliníkové a pertinaxové v hliníkovém rámu šířek
320 nebo 600mm a délek od 730
do 3070 mm.
Hlavní nosnou konstrukci rámového lešení, tvořenou stavěcími rámy a podlážkami, doplňují zavětrovací diagonály. Jsou to
trubky, opatřené z jedné strany spojkou, délky od 2800 do 3600 mm. Diagonála se na jedné straně zaklesne do svislého rámu a na druhé upevní spojkou. Přenáší tlakové a tahové síly a zaručuje svislost a kolmost konstrukce lešení. Úhlopříčné ztužení se provádí v každém pátém
"poli.
K montáži fasádního lešení se prakticky používá pouze pěti stále se opakujících činností:
1. osazení svislého stavěcího rámu
2. zaklesnutí podlážky do rámu
3. zavěšení zábradlí
4. zaháknutí okopové zarážky na rám a zavětrování diagonálou
Jednou z předností lešení Layher je i rychlá montáž a demontáž. Té napomáhá zejména
jednoduchost, konstrukční důvtipnost a opakovatelnost jednotlivých dílů, ale také nízká hmotnost dílů, která snižuje namáhavost montáže a umožňuje snadnou
manipulaci s díly lešení.
Lešení Layher odpovídá současným trendům univerzálního lešení pro hrubou stavbu, dokončovací a rekonstrukční práce. Pomocí základních a doplňkových dílů
lešení lze vyřešit jakýkoliv úkol nejen v oblasti stavební výroby.
|
|
|
